產品名稱：

OM908雙組份硅酮結構密封膠

產品說明：

●滿足建筑結構密封膠標準要求

●對大多數基材具有良好的粘接性,包括鍍膜玻璃、彩釉玻璃、陽極氧化鋁材及不銹鋼等

●對被粘基材無污染、無腐蝕

●在-60度~ 180度工作環境中具有很好的穩定性

●優異的力學性能

●良好的耐老化性能

產品優點：

能承擔結構能力

具有優異的耐紫外者化性能

無需底漆即對基材具有良好的粘結性

應用領域：

OM908硅酮結構密封膠應用于高層、**層建筑幕墻、大尺寸玻璃板塊幕墻、復雜結構建筑幕墻的結構裝配、中空玻璃的制作,以及管道法蘭、橋梁、船舶、污水處理廠、地鐵、涵洞、建筑物及石油平臺等的防腐密封。

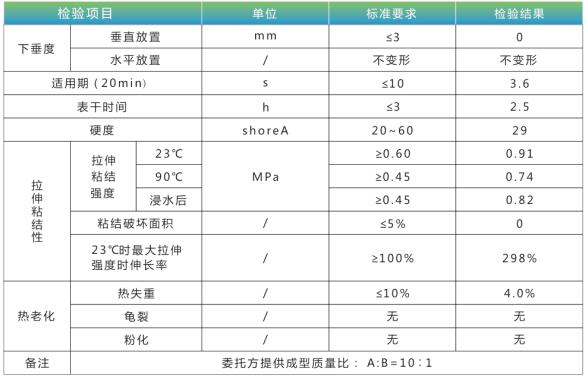

主要技術指標：

產品描述：

0M908是-種雙組份硅酮結構密封膠，主要用于玻璃、金屬和其他建筑元件結構裝配的粘結及中空玻璃的邊部密封。中性脫醇型,室溫固化井釋放出少量醇型氣體。

相關標準:

0M908符合中國標準GB16776. JG/T475美 國標準ASTMC920、ASTMC1184、 歐盟標準ETAG002 ,是專門為建筑所需的玻璃單元板塊設計的密封膠。能滿足不同環境條件的測試要求,具有優異的力學性能和耐老化性，**了密封膠更長的使用壽命。老化處理后仍表現出優異的粘結性和極高的力學性能保持率。

-- 1008h的水紫外線輻照(ETAG002)

--鹽霧試驗

--酸霧試驗

--清潔劑試驗

使用方法:

OM908無需底漆即可對大多數鍍膜和非鍍膜玻璃、金屬間隔條等都具有良好的粘結性。為**工程質量，建議每-一個工程開始使用前。提前做相容性和粘結性試驗。

混合比例:

為獲得較好的物理性能。推薦基膠和固化劑在- -個完全密閉的攪拌系統中進行混合,可選用自動打膠機，不能用手或手提式攪拌器，因為在混合過程中易把空氣帶入，影響密封膠固化后的物理性能。為獲得.的密封膠性能，基膠和固化劑比例應按照質量比12:1 ,或者等價體積比9.0:1進行混合。在該混合比例下,密封膠的施工期應為30min~90min ,表干時間在3h之內,允許混合比例小范圍調整,但質量比.好在11:1~14 : 1范圍之間。建議使用前將固化劑攪拌均勻。由于固化劑易與空氣中的水分反應,不能較長時間暴露在空氣當中。

準備工作:

清除基材表面污垢，如:油脂、油、灰塵、水、霜凍、舊密封膠、玻璃化合物、.保護涂料等。金屬、玻璃和塑料表面應通過機械方法或者溶劑進行清潔。選用清潔、無絨毛的白布蘸取溶劑擦拭基材表面,再用另一塊干燥、清潔無絨毛的白布將其擦干凈。

底漆:

使用OM908-般不需要使用底漆。使用前做相容性試驗,通過相容性和粘結性試驗結果確定是否使用底漆。

防護和施工:

為**美觀整潔,施工時應使用護面膠帶對鄰近接縫的區域進行遮蓋。不允許護面膠帶接觸打膠面,即硅酮密封膠將要粘附的區域。涂膠工藝完成后應該立即移除護面膠帶。設備清洗打膠完成后必須用基膠沖洗打膠機管道,或者用溶劑清洗。如果固化好的密封膠已經存在于設備內部，應選用合適的溶劑立即進行清洗,**清洗后管道表面清潔。

修護:

若發現密封膠損壞，應該用清潔的刀切割或者刮擦已固化的密封膠表面，重新打膠即可。

注意事項:

施工之前，請仔細閱讀產品說明書、安全數據表、包裝標簽,獲得安全使用及身體就健康危害方面的信息。

儲存與有效期:

包裝完好的產品在陰涼、通風、干燥處可貯存12個月,在產品外包裝的有效期前使用。

包裝:

基膠( A組分) : 190L鐵桶內徑( 567+2) mm

固化劑( B組分) : 19L塑料桶內徑( 285+2) mm

使用限制:

本產品不適合用于:

可能滲油、增塑劑、溶劑的建材表面上,或部分硫化橡膠墊片或膠帶

受到過度摩擦或物理破壞的地方

固化時完全密閉的地方

結霜或潮濕的表面

直接接觸食物或其它食品級的表面應用

運輸:

OM908為非危險品,可通過火車、汽車、輪船和飛機運輸。

安全須知:

本產品說明書未包括安全使用須知的全部資料,為**安全施工,使用前應仔細閱讀《硅酮結構密封膠施工指南》及產品說明書，并與當地的銷售公司聯系索取這些資料。尤其對于鍍鉻的表面(如鍍鉻鎪膜玻璃)的粘結,使用前必須與本公司技術部分聯系,進行安全測試后方可使用。
